导入临摹图
更新时间:2023-7-6
功能说明:
设计云支持自动识别或人工拓图的方式进行户型图临摹,目前支持通过面积识别,通过标尺识别以及人工拓图三种临摹方式
操作方法:

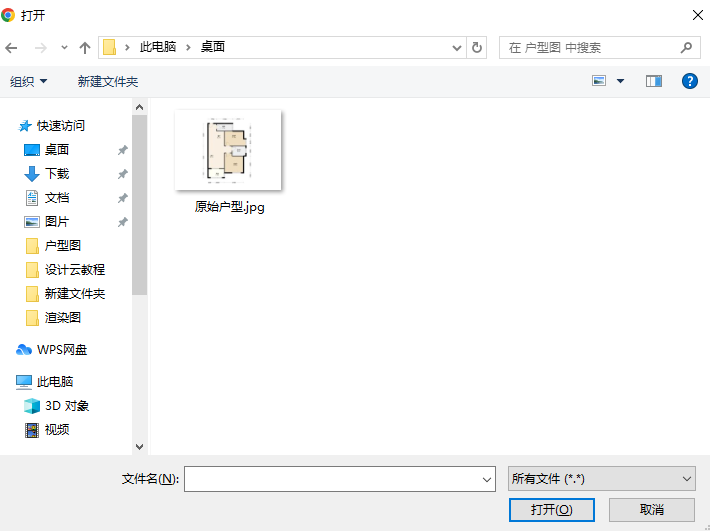

- 进入设计页面,点击【导入临摹图】,选择需要导入的临摹文件,点击打开;

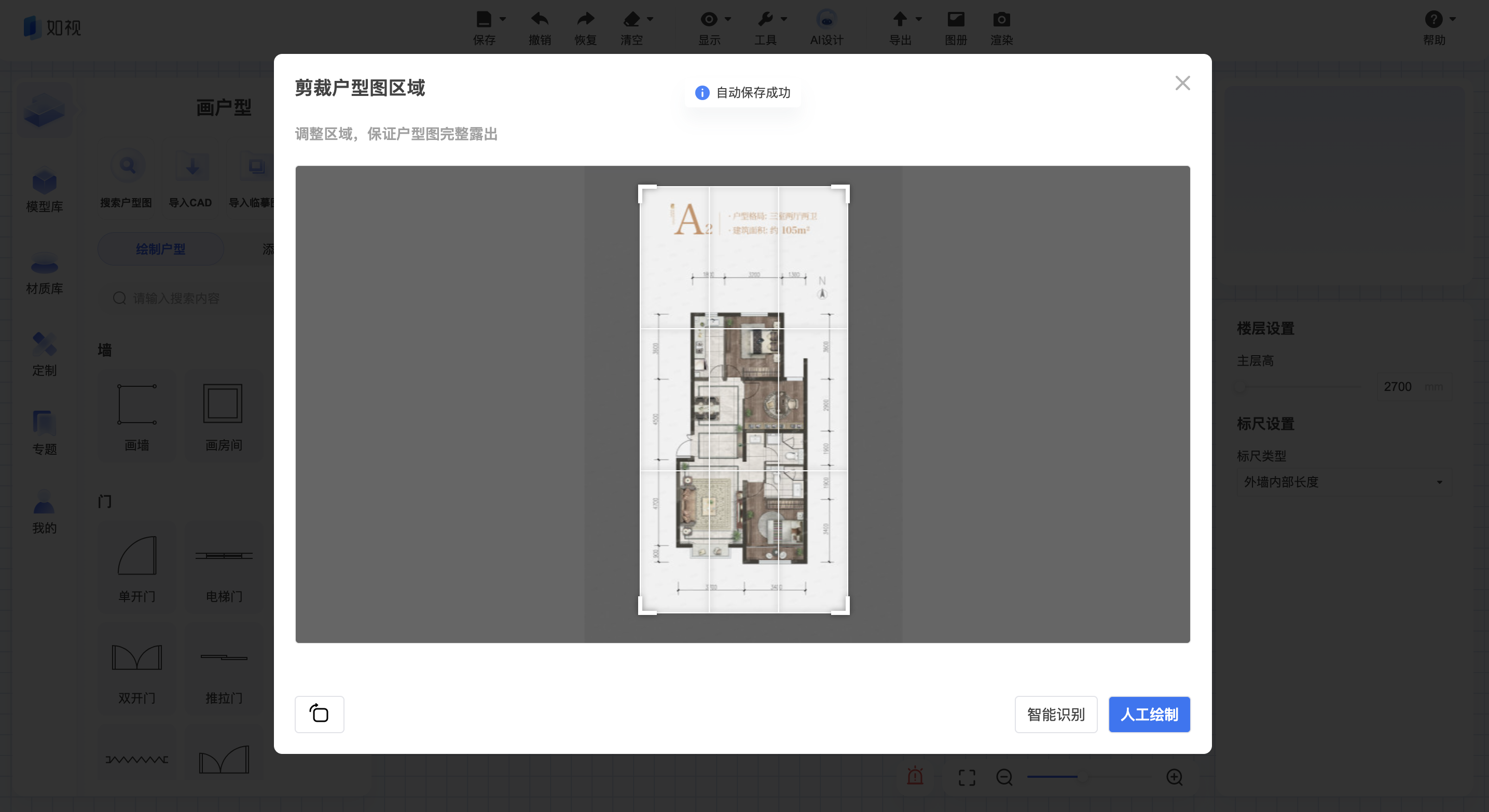

- 裁剪掉户型图多余的部分,让识别更加精准
面积识别——适合已知面积,但户型图无具体尺寸
- 点击【智能识别】进入户型图自动识别页面
- 点击左上角【户型面积】进入面积识别页面,输入该户型面积,点击完成,算法将根据户型图比例自动进行面积分配

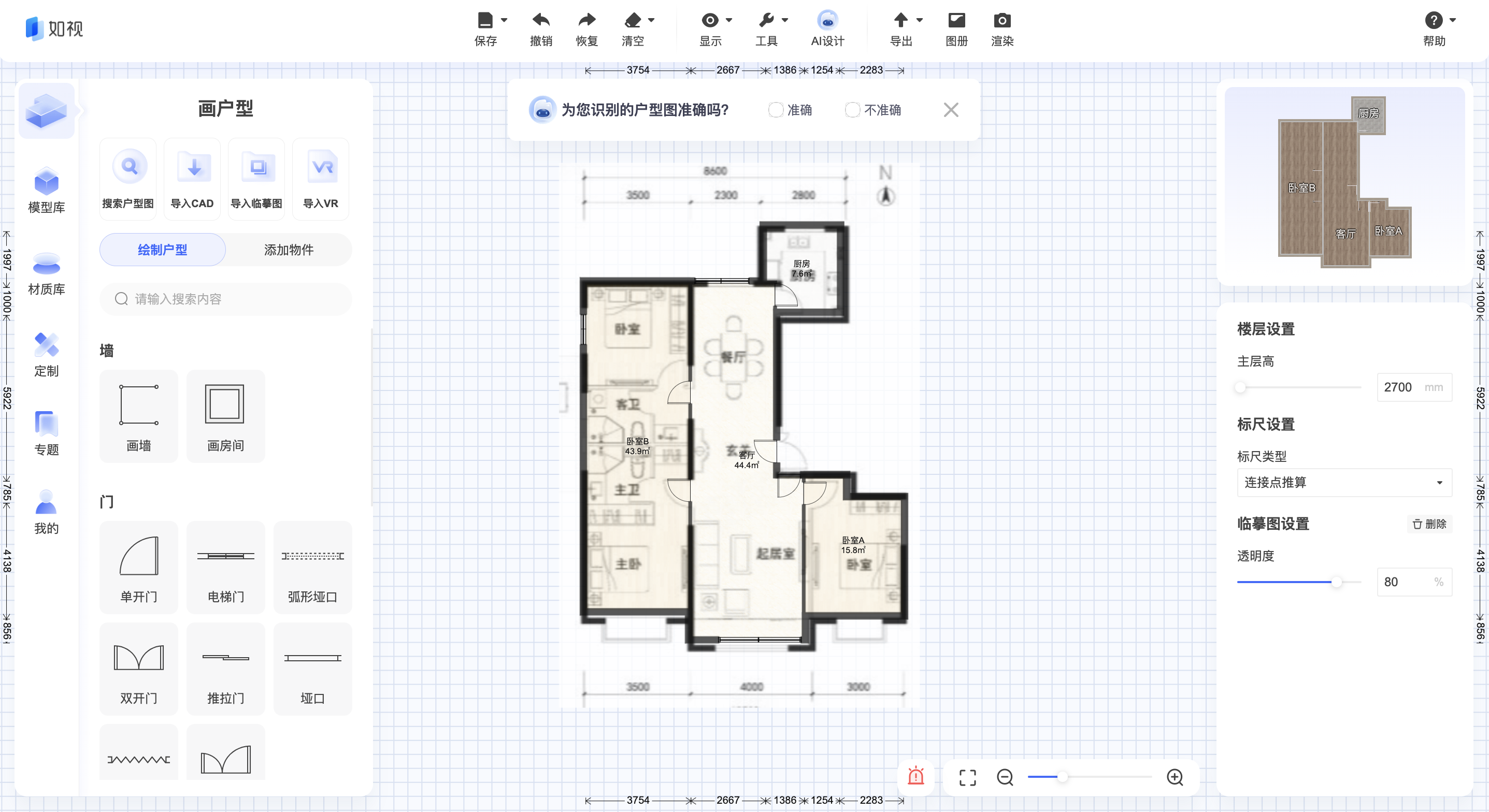

- 对户型图中识别不准确的位置通过人工绘制的方式进行修改
标尺识别——适合户型图带有标准尺寸的情况
- 点击【智能识别】进入户型图自动识别页面

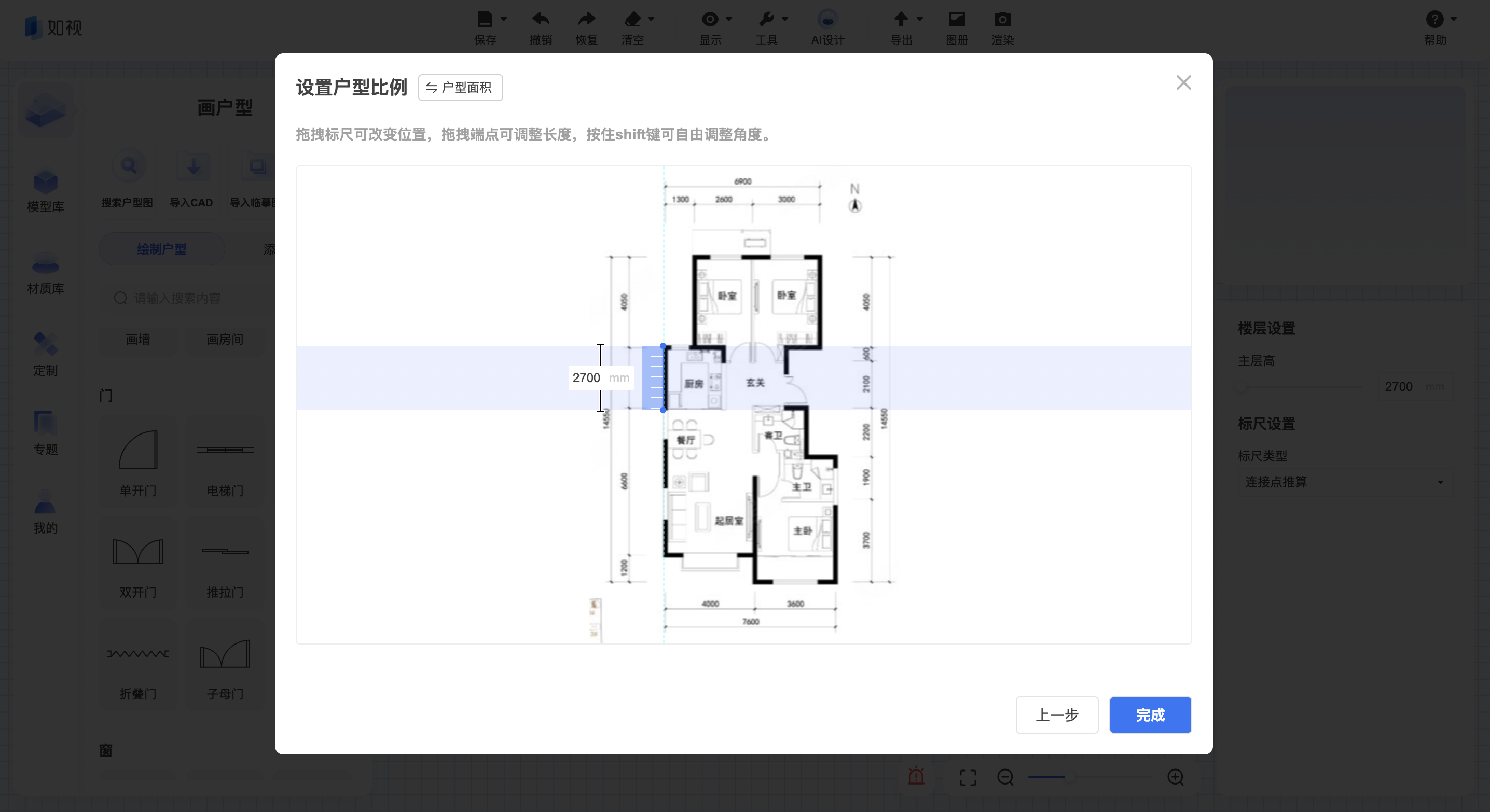

- 将蓝色标尺放置在已知长度的墙面并对齐,输入对应墙面尺寸,点击完成即可
- 对户型图中识别不准确的位置通过人工绘制的方式进行修改
人工拓图——适合进行尺寸自定义的情况

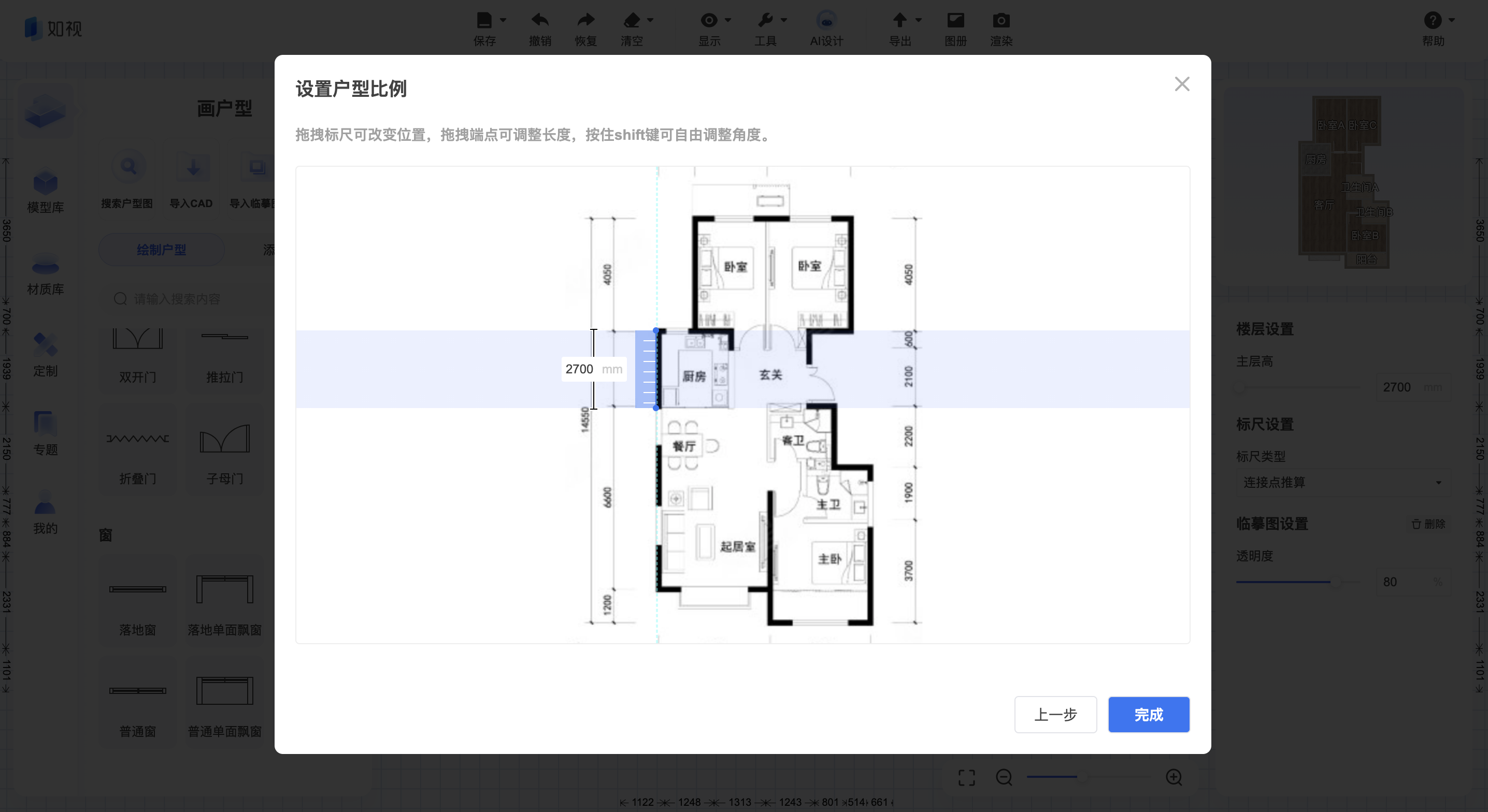

- 裁剪合适尺寸后点击【人工绘制】进入尺寸标注,将标尺放置到合适位置并设置尺寸,确认户型图绘制比例尺

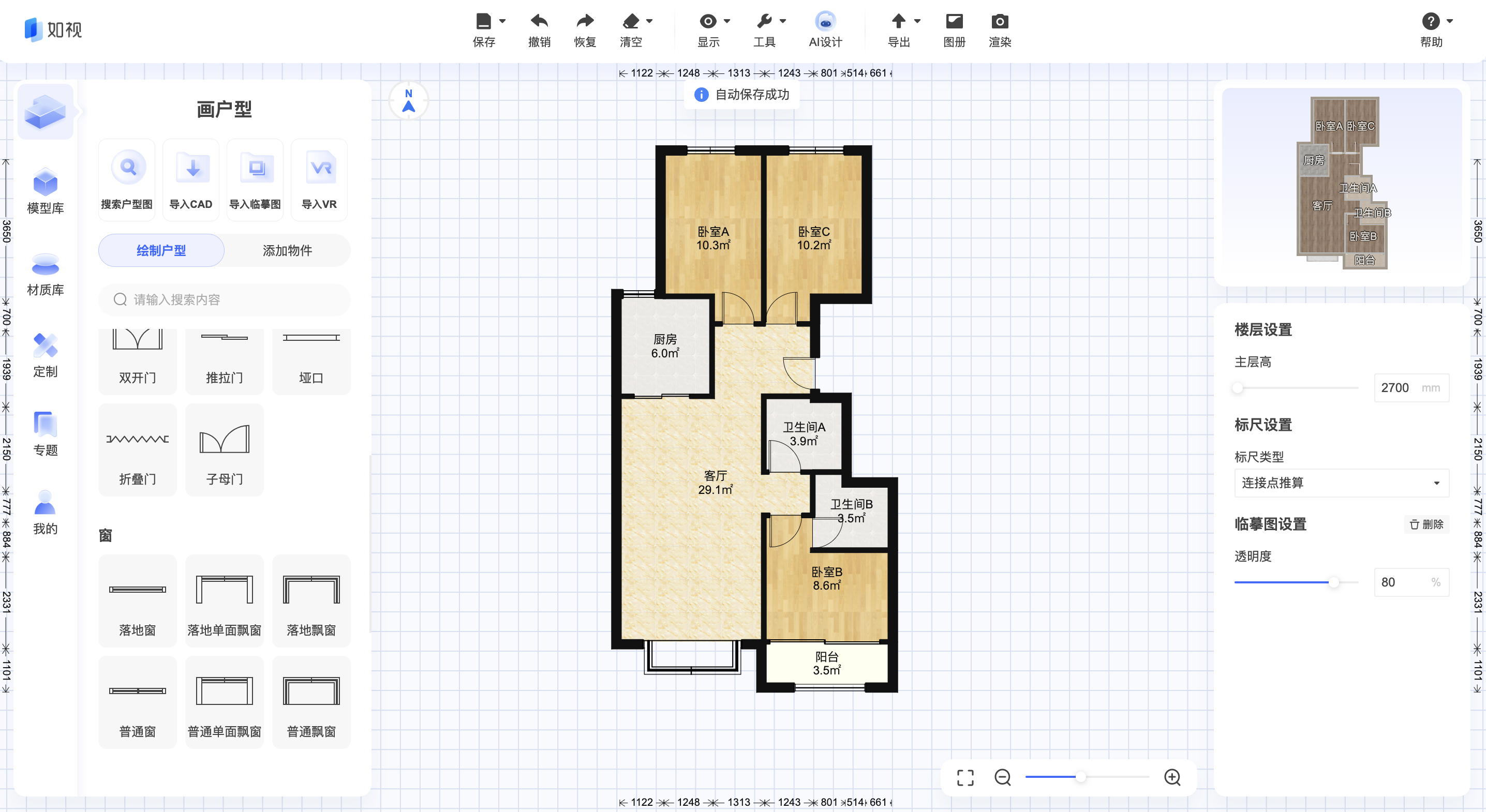

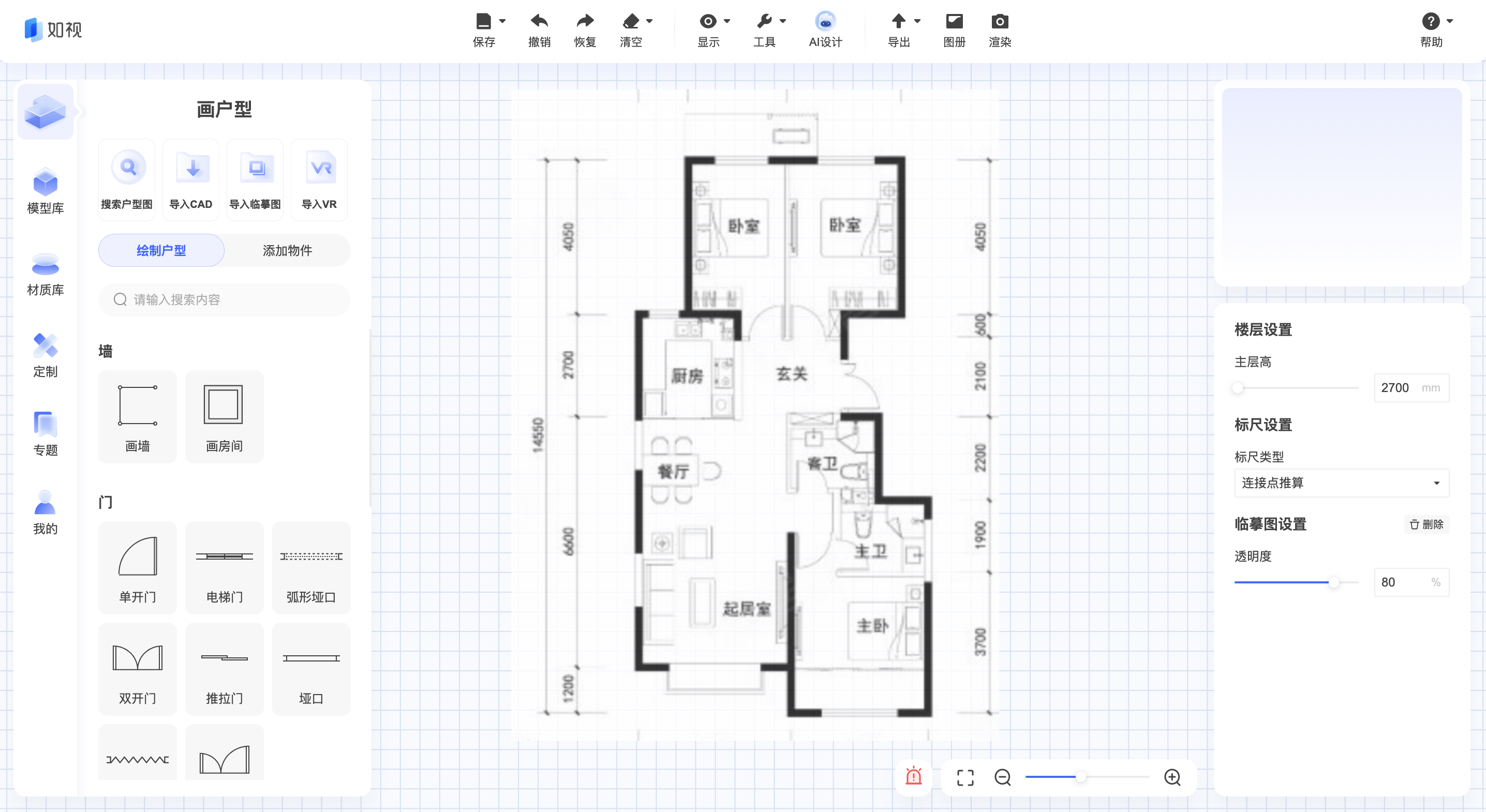

- 确认比例尺后临摹图自动置入户型图绘制界面,使用【画墙】及【画房间】工具对户型图结构进行临摹,并添加门、窗等相关标识物完成户型图绘制
