绘制户型图
更新时间:2023-7-6
功能说明:
设计云支持自主绘制户型图,以便进行单一空间或更多其他用途的设计
操作方式:
墙体绘制

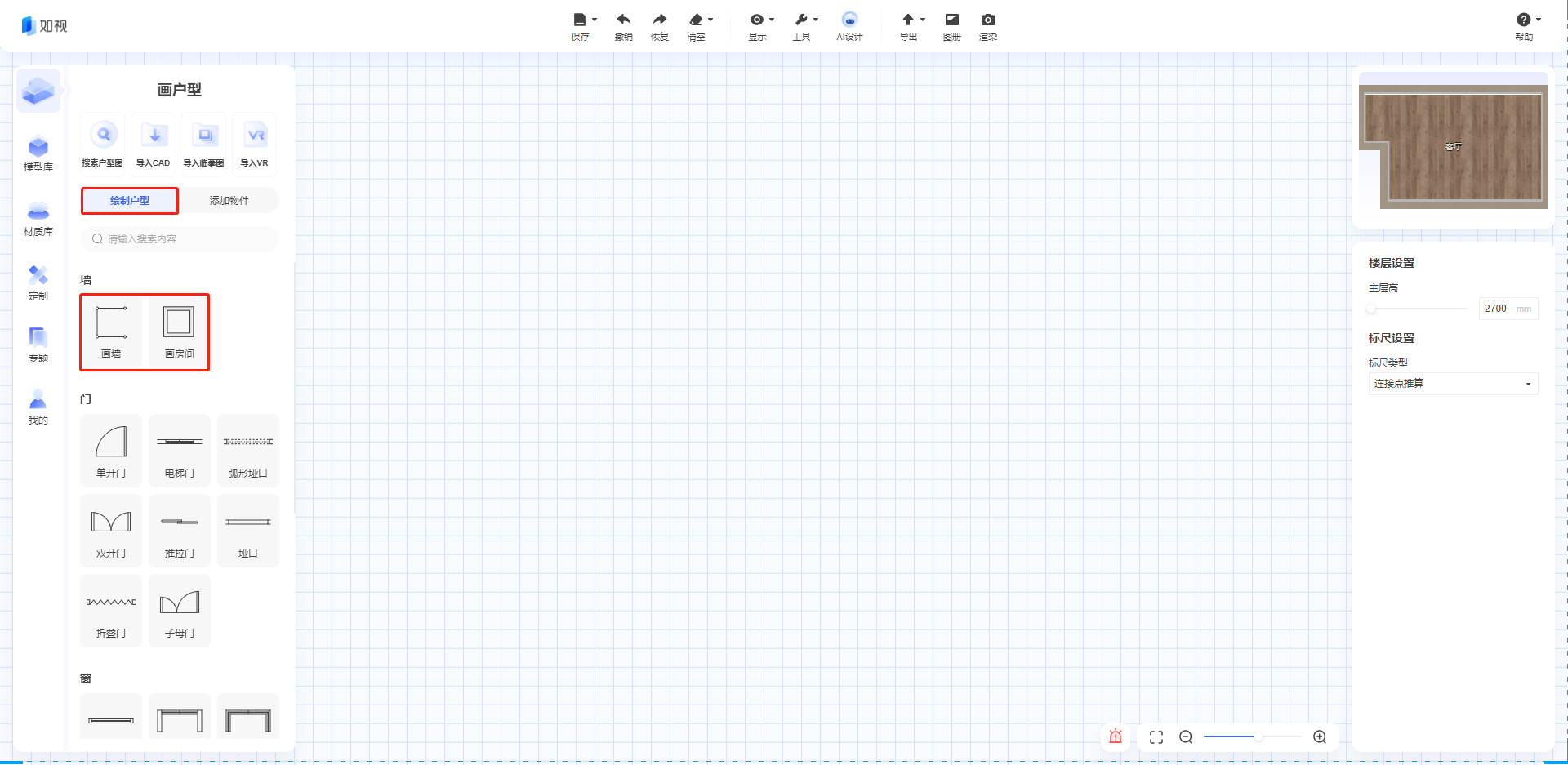

在左侧选择户型模块,有【画墙】【画房间】两个板块。
- 画墙
点击画墙之后,即可在画布中任意绘制墙体。可以在画的时候直接输入墙体长度,若画的墙体能够围合成一个封闭的形状,则会自动形成房间。

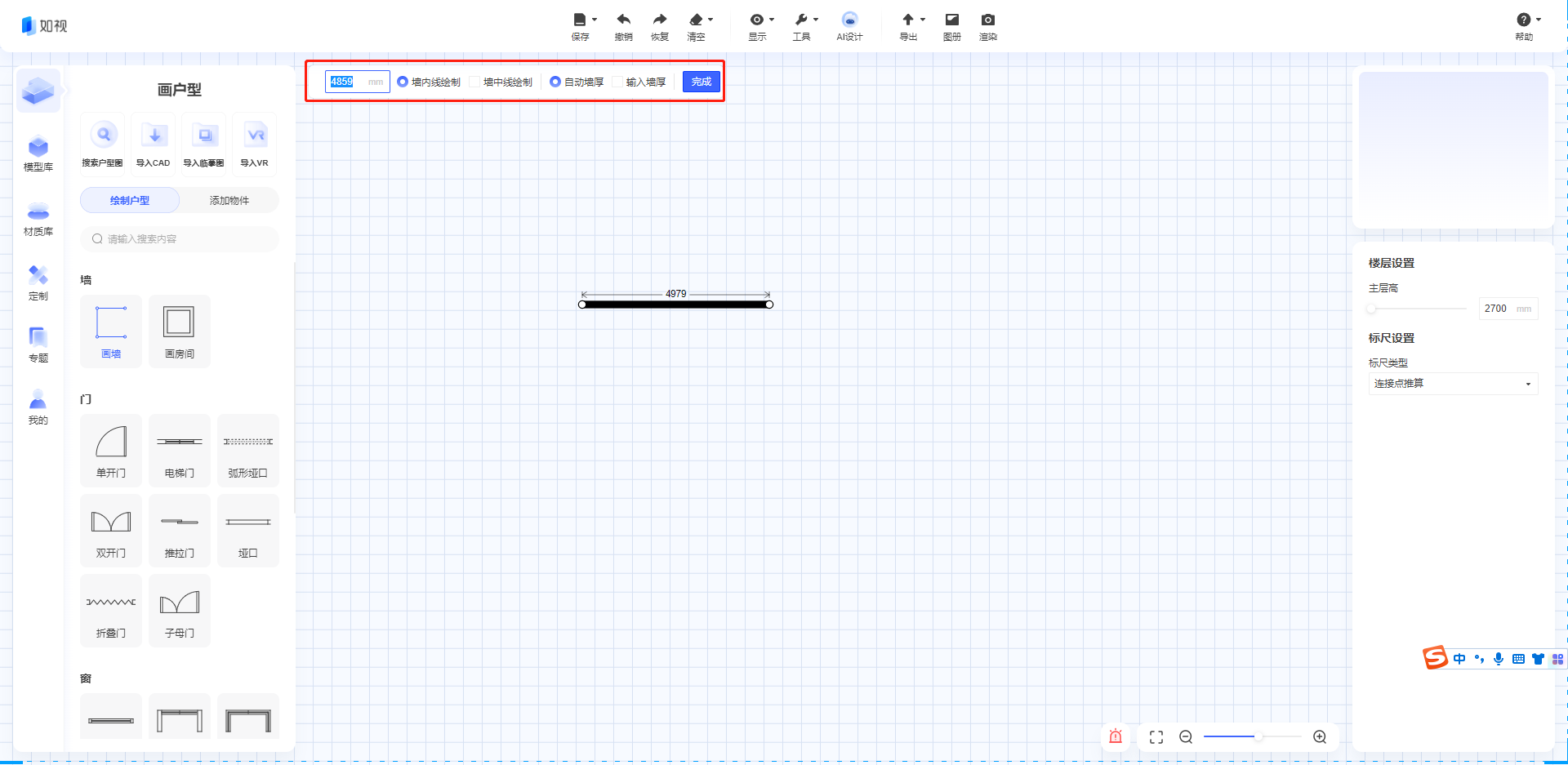

左上方可以选择【墙内线绘制】【墙中线绘制】【自动厚度】【输入厚度】。
- 画房间

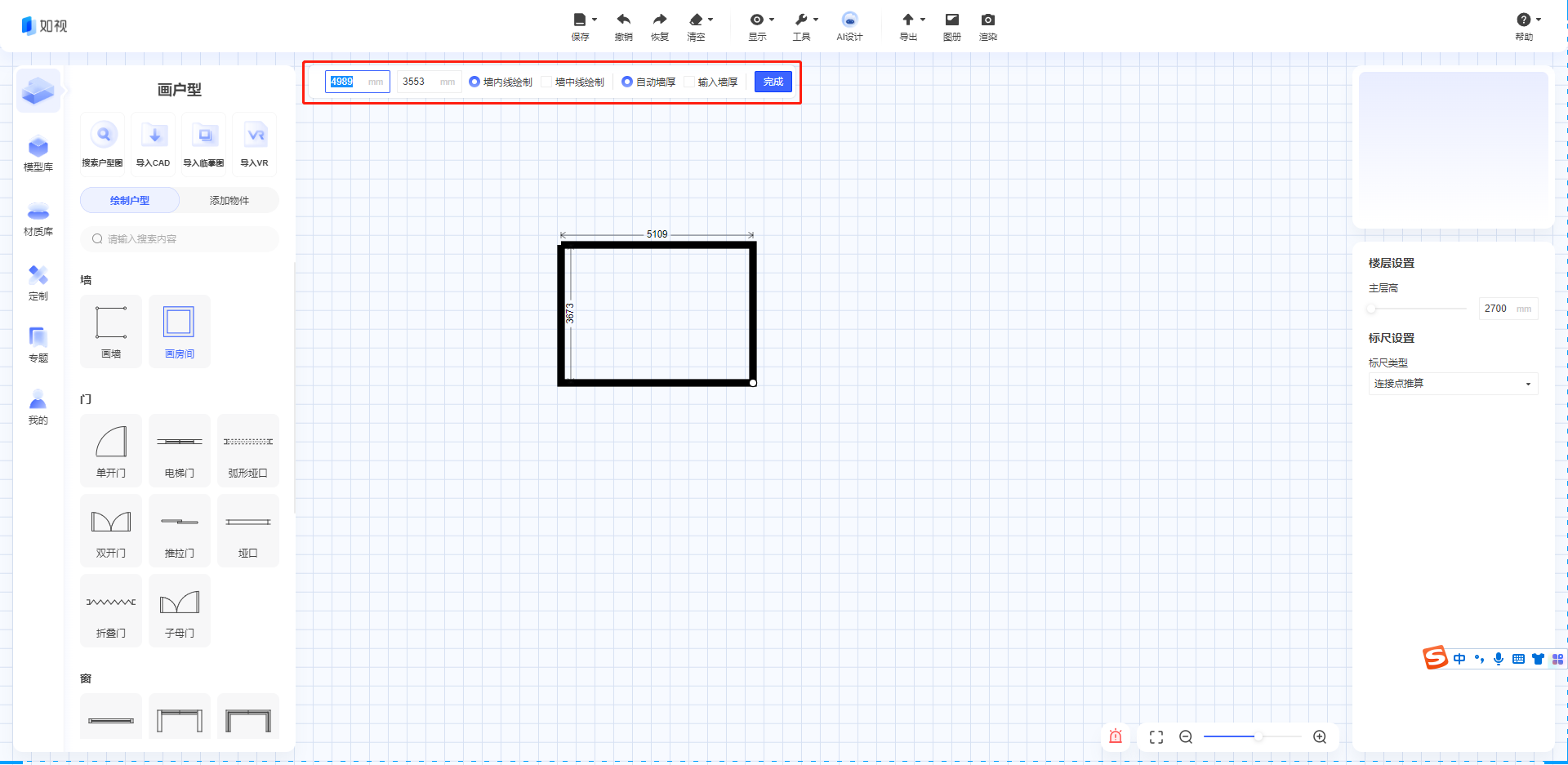

在画布中确定房间一角为绘制起点,绘制矩形框到指定大小,点击鼠标右键,即可形成房间
左上方可以选择【墙内线绘制】【墙中线绘制】【自动厚度】【输入厚度】
结构的绘制
- 门
左边工具栏找到需要种类的门,拖拽添加。
点击门可进行替换、复制、翻转、撑满墙面、删除的功能。
- 窗、门联窗
左边工具栏找到需要种类的窗或门联窗,拖拽添加。
点击窗可进行替换、复制、翻转、撑满墙面、删除的功能。
- 构建
左边工具栏找到需要的构建,拖拽添加。
点击构建可修改长宽、旋转、翻转。
其它设置
- 墙体设置
户型绘制完毕之后,右边工具栏可以设置层高和标尺。
点击任意墙体,右侧会弹出【墙体属性】。
可设置墙体尺寸、墙厚类型、墙体偏移(墙体小范围移动功能)、属性、墙体类型、弧形墙面、圆弧高度。
- 房间命名
点击房间,右边工具栏可以设置房间类型、序号(两个卫生间时可以用来区分)、面积、文字显示、房间辅助功能。
